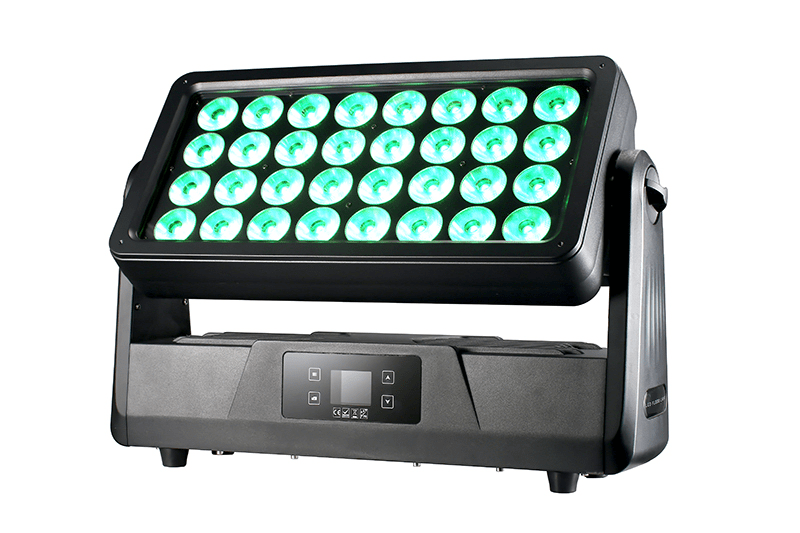

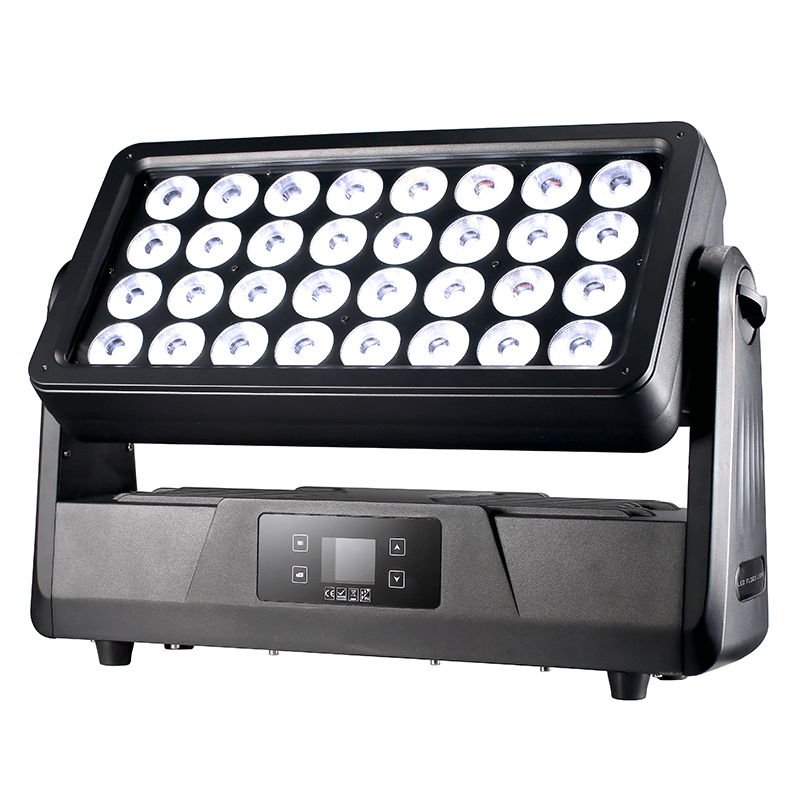

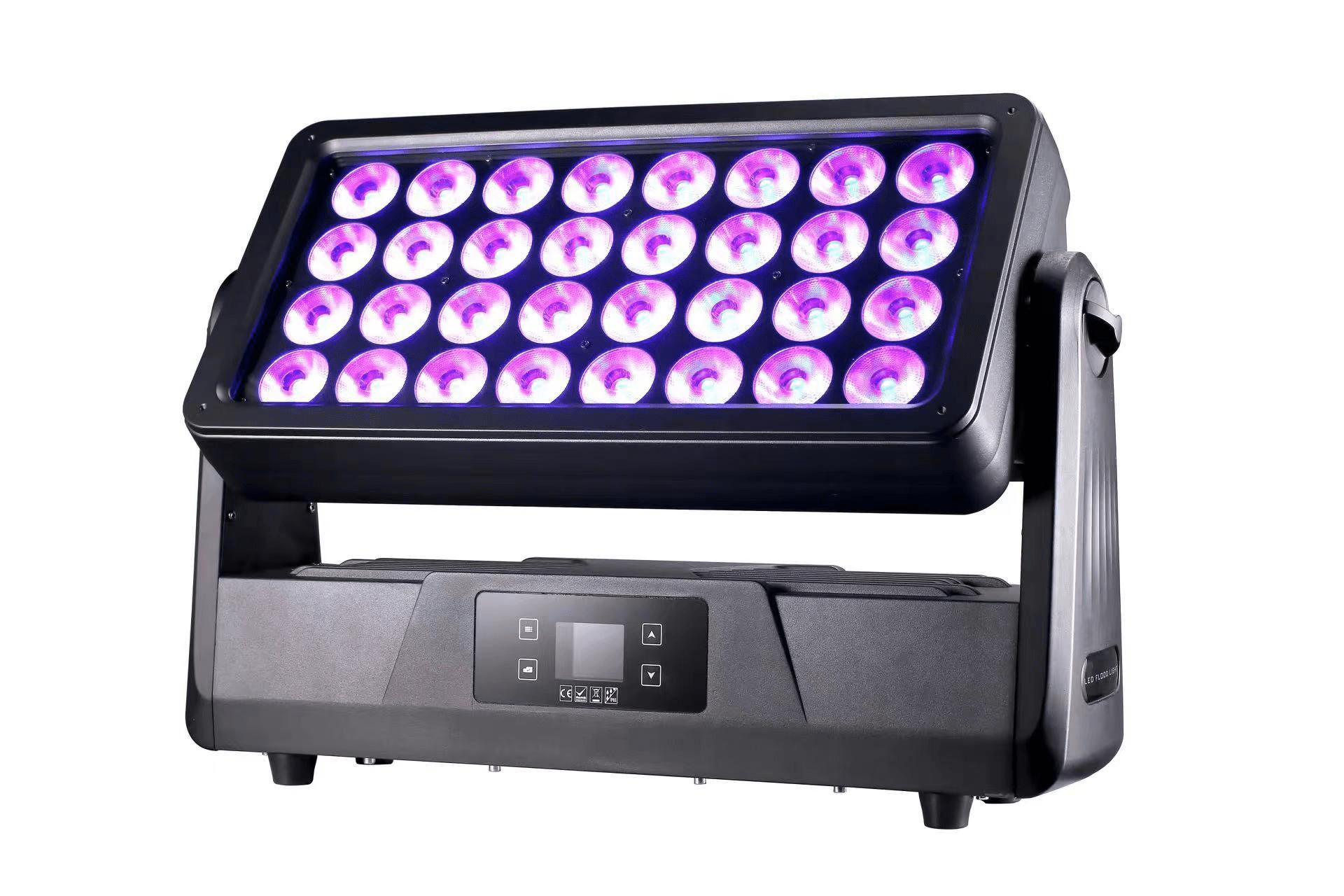

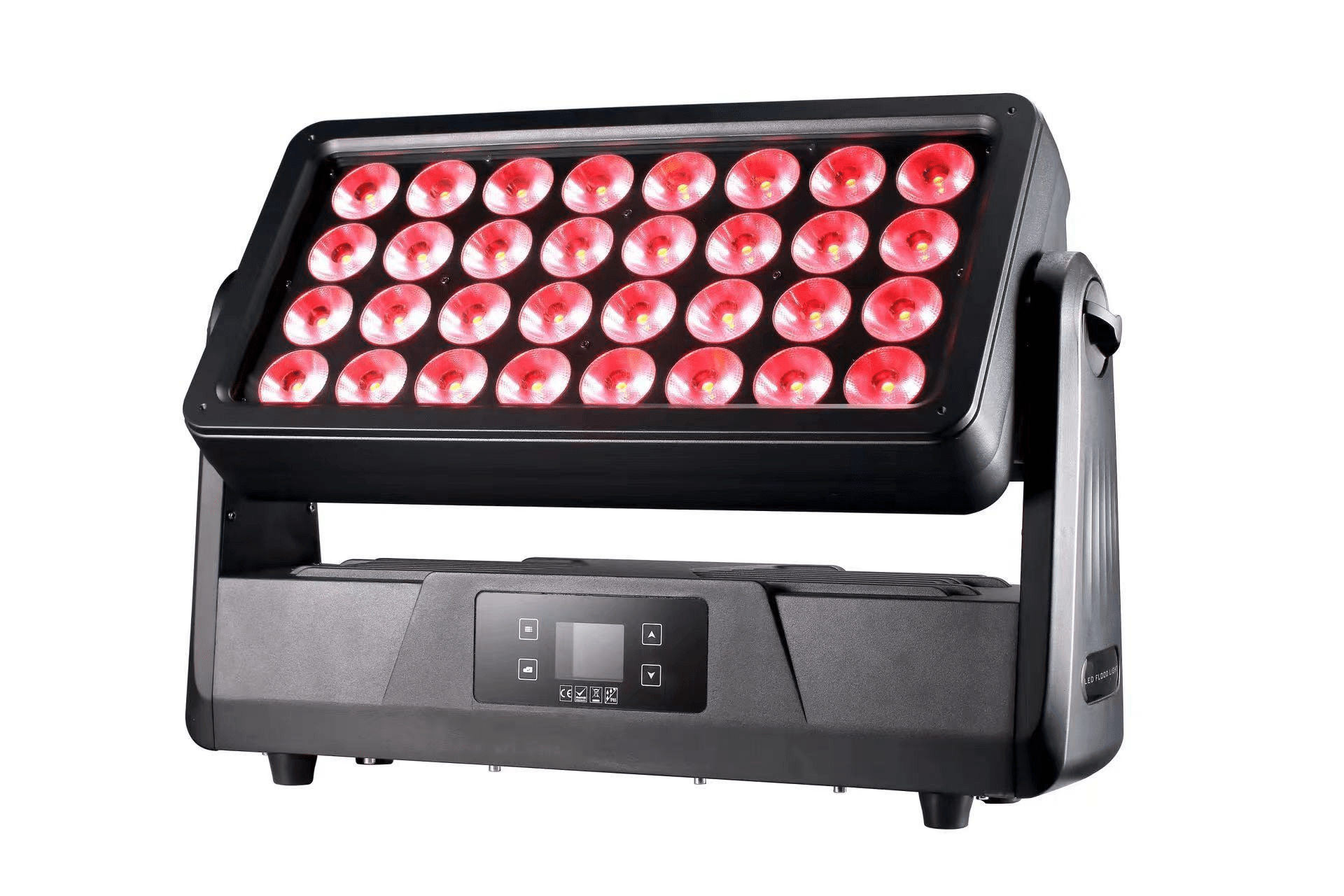

Kosteuskestävä 32X40W RGBW 4In1

Johdanto

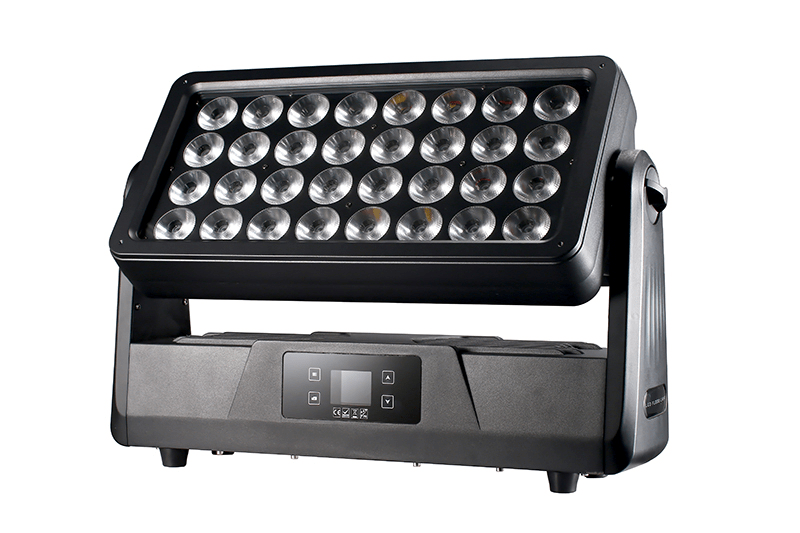

LED-ulkovalaisin

32X40W RGBW 4in1 LED

Käyttäjän käsikirja

Kiitos, että valitsit tuotteemme. Turvallisuussyistä, lue tämä käyttöopas huolellisesti ennen laitteen käyttöönottoa. Tässä käyttöoppaassa on tietoa asennukseen ja käyttöön liittyen. Asenna ja käytä laitetta tämän käyttöoppaan ohjeiden mukaisesti.

Osa 1 TUOTE

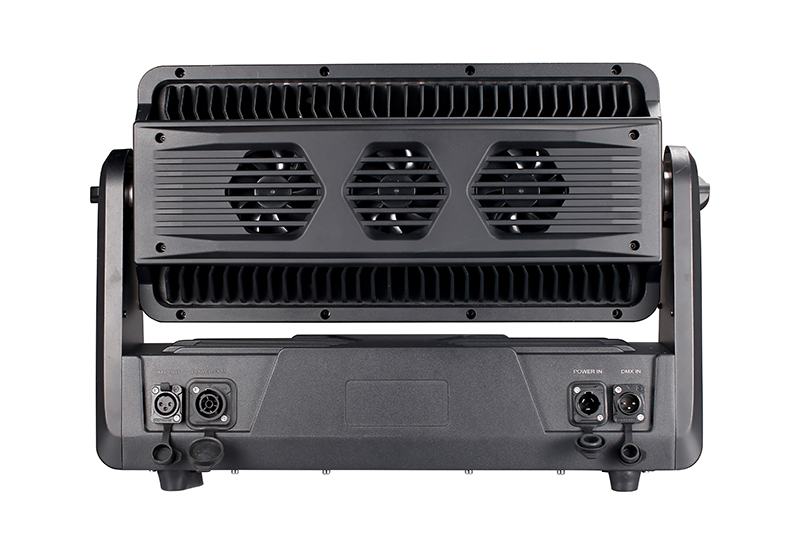

1. Tuotteen esittely

Tämä tuote on suunniteltu sisä-/ulkokäyttöön. Soveltuvia sovelluksia ovat rakennuksen, lavasteen tai yökerhon valaistus tai efektivalaistus. Tuotetta voidaan myös käyttää mainontaan ja kyltteihin hyödyntämällä sen dynaamisia funktioita, joita voidaan ohjata DMX512-signaloinnilla. DMX512-signaalin suora syöttö mahdollistaa yksiköiden ohjauksen minkä tahansa DMX512-ohjaimen kautta. Tätä tuotetta voidaan käyttää yksittäisenä yksikkönä tai useina yksiköinä suurissa sovelluksissa.

1.2 Tekniset tiedot

Jännite: AC100-240V, 50/60 Hz

Teho: 1000W

Valonlähde : 32X40W RGBW 4in1 LED

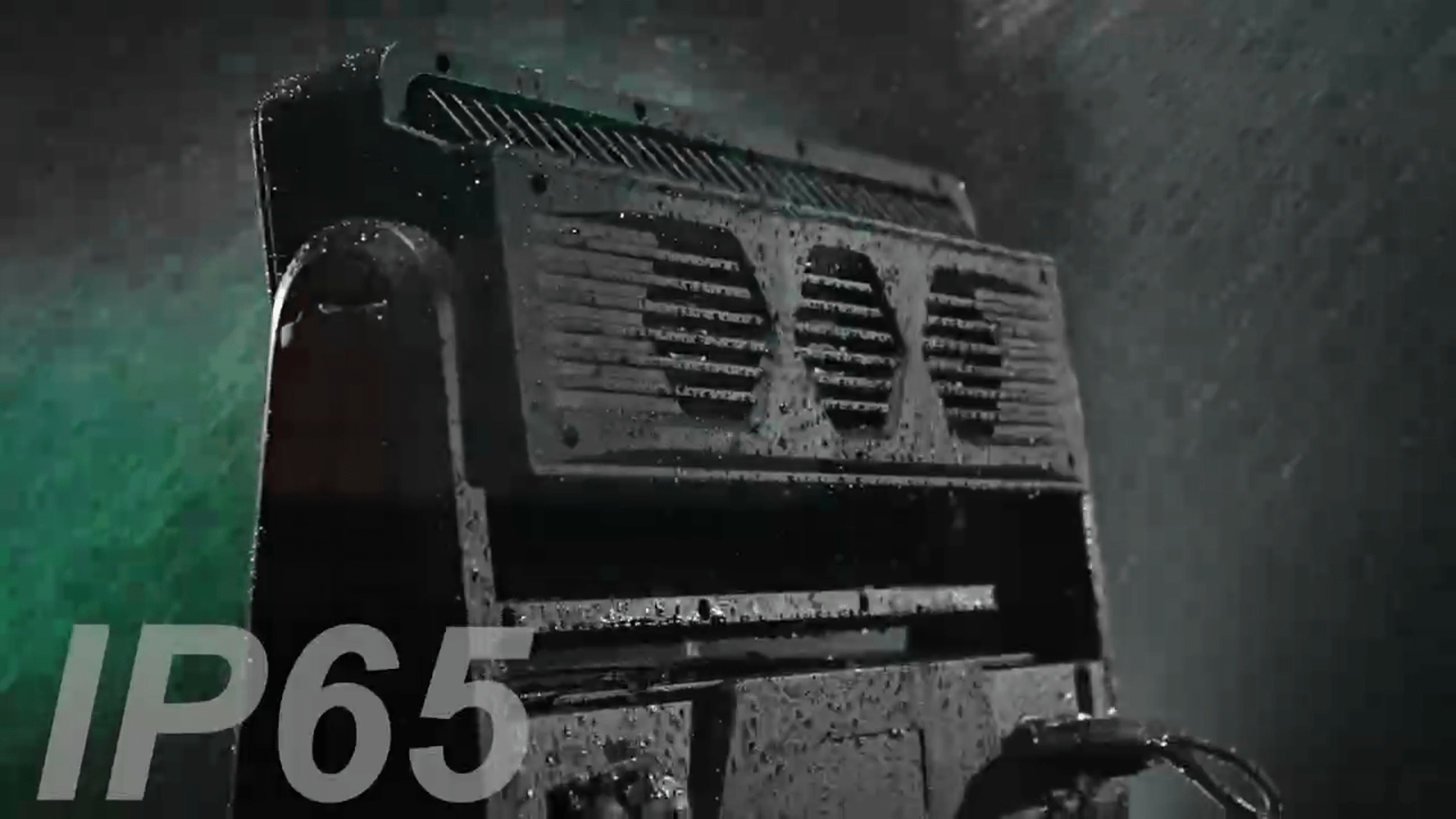

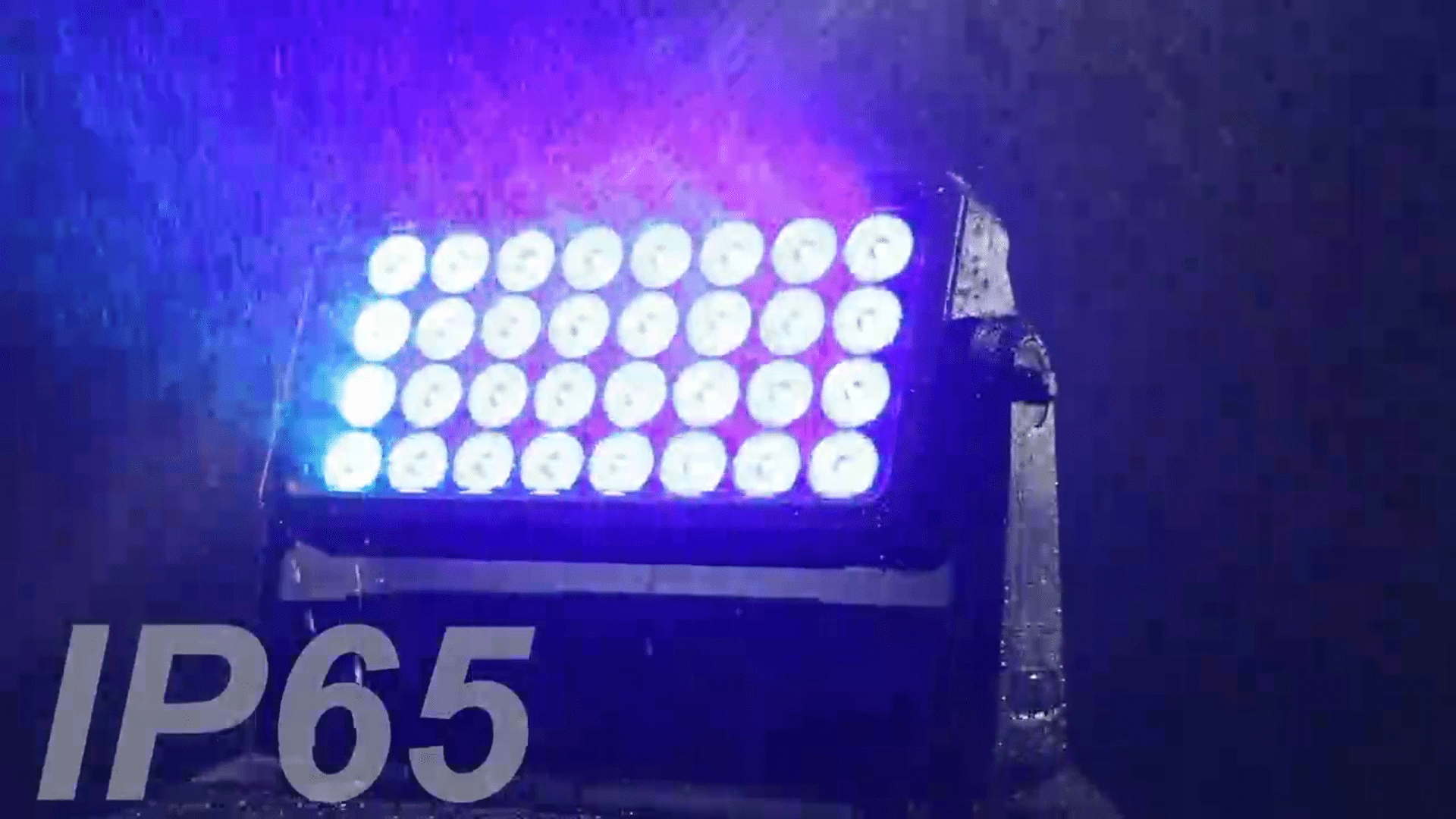

IP-luokitus: IP65

Käyttöikä: noin 100 000 tuntia

Kotelo: Löylyalumiini, pudauskasaus

Hallinta: DMX 512, STAG/ 4/6/8/32/40/HSV CH

Ohjaustila: DMX, Auto, Master/Slave -tila

Dimmer: 0-100%

Strobi: 0-20Hz

Valosulku: 25º (15°/45°/60° valinnainen)

Näyttö: LCD-värimonitori ja 4 kosketusnappia

N.W : 17KG

1.3 Turvallisuusvaroitus

Tärkeää:

LUKEMISEN JÄLKEEN KÄYTTÖOHJEET ENNEN KÄYTTÖÄ. VARMISTA, ETTÄ TUOTTEEN ILMOITETTU VERKKOJÄNNITE ON SAMA KUIN ALUEESI VERKKOJÄNNITE.

● Tämän tuotteen asennuksen on suoritettava pätevä asiantuntija.

● Käytä laitetta aina käyttöohjeiden mukaisesti.

● Vähimmäisetäisyyden 0,5 m tulee olla laitteen ja palamiskykyisen pinnan välillä.

● Tuote on aina sijoitettava hyvin ilmastoitavaan tilaan.

● Varmista aina, että laite on asennettu turvallisesti.

● ÄLÄ seiso lähellä laitetta tai katsoko suoraan LED-valonlähteeseen.

● Katkaise aina virransyöttö ennen huoltotoimenpiteitä.

● Varmista aina, että kantava rakenne on vahva ja että se kestää tuotteiden yhdistetyn painon.

● Maadoitusjohtimen on oltava aina liitetty maahan.

● Älä koske sähköjohtoihin, jos kätesi ovat märät.

Huomio:

● Tuote poisti valmistuspaikan täydellisessä kunnossa. Tämän tilan ylläpitämiseksi ja turvallista käyttöä varten käyttäjän on aina noudatettava tässä käyttöohjeessa kuvattuja ohjeita ja turvallisuusvaroituksia.

● Vältä laitteen osien ravistelua tai voimakkaita iskuja.

● Varmista, että kaikki laitteen osat pidetään puhtaina ja pölyttöminä.

● Varmista aina, että sähköliitännät on liitetty oikein ja turvallisesti.

● Jos laitteessa on toimintahäiriöitä, ota välittömästi yhteyttä jakelijaasi.

● Kun tuotetta siirretään, on suositeltavaa käyttää alkuperäistä pakkausta, jossa tuote poisti tehtaan.

● Suojat, linssit tai ultraviolettisuojat on vaihdettava, jos ne ovat vaurioituneet niin pahasti, että niiden tehokkuus on heikentynyt.

● Lamppu (LED) on vaihdettava, jos se on vaurioitunut tai lämpömuovautunut.

OSA 2 ASENNUS

2.1 Asennus :

2.1-1 Ripustus

Tuote voidaan asentaa ripustettuna tukikansien avulla. Kansit on kiinnitettävä asennustasoon tai rakenteeseen standardilla asennuskiinnikkeellä. Huomioithan, että kun yksikköä ripustetaan, turvavaijeria tulisi myös käyttää

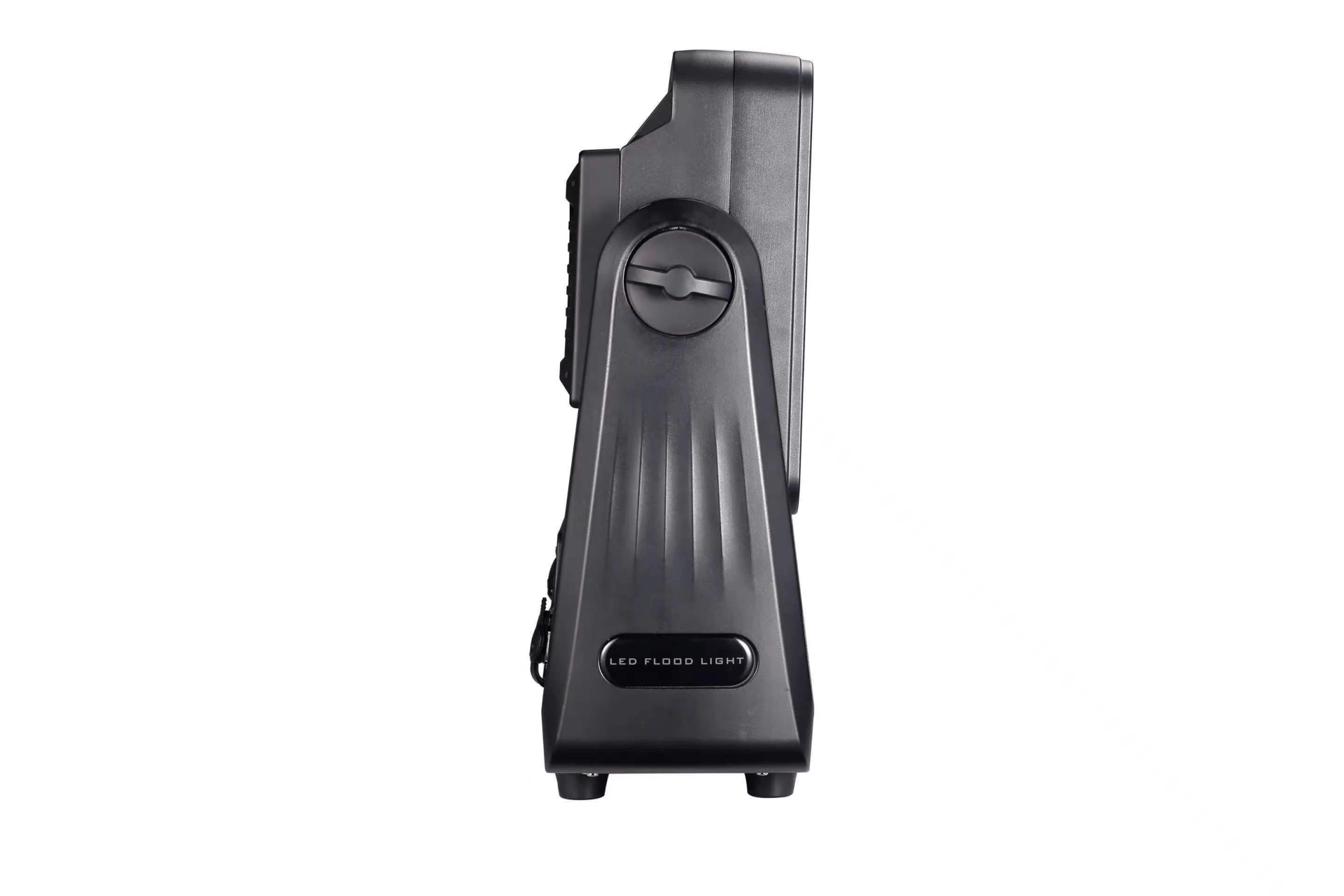

2.1-2 Pystyasento

Tuote voidaan asentaa pystyasennossa tai istuvassa asennossa tukikansien avulla.

Huomio:

Tuotetta voidaan asentaa mihin kulmaan ja asentoan tahansa. Tuotteen kulmaa voidaan säätää kahden sivulla sijaitsevan säätövipun avulla.

2.2 DMX-kanavan ohjeet

STAG (Standardi)

Ch	Tiedot	Ohjaustoiminto	Ohje
1	0-255	0-100%	Päävalojen himmennin
2	0-13	ei toimintoa (0Hz) Ei vaikutusta	Virtaus
2	14-255	1~20Hz Välähtelyn nopeus hitaasta nopeaan	Virtaus
3	0-255	0-100%	Punainen
4	0-255	0-100%	Vihreä
5	0-255	0-100%	Sininen
6	0-255	0-100%	Valkoinen
7	0-10	ei toimintoa	Paletti (edustavärin jakaminen)
	11-30	Punainen - Keltainen
	31-50	Keltainen - Vihreä
	51-70	Vihreä - Syaani
	71-90	Syaani-Sininen
	91-110	Sininen-Magenta
	111-130	Magenta-Punainen
	131-150	Punainen-Valkoinen
	151-255	Punainen 100 %, Vihreä 100 %, Sininen 100 %
8	0-10	Musta	Taustaväripaletti
	11-30	Punainen - Keltainen
	31-50	Keltainen - Vihreä
	51-70	Vihreä - Syaani
	71-90	Syaani-Sininen
	91-110	Sininen-Magenta
	111-130	Magenta-Punainen
	131-150	Punainen-Valkoinen
	151-255	Punainen 100 %, Vihreä 100 %, Sininen 100 %
9	0-255	0-100%	Taustavärin kirkkaus
10	0-9	ei toimintoa	Automaattinen toiminta Auto 7–21 tarvitset avaamaan edestä tai takaa taustaväripaletin
	10-19	Auto0 Kaikki pyörivät automaattisesti
	20-29	Auto1 kaikki 6 väriä hyppää
	30-39	Auto2 kaikki 6 värin liukuväri
	40-49	Auto3 kaikki 6 värin vilkkuminen
	50-59	Auto4 Värikellu
	60-69	Auto5 Värikäs konvektio
	70-79	Auto6 Värikkäs mylly
	80-89	Auto7 Pixelivala juoksuteho 1
	90-99	Auto8 Pixelivala juoksuteho 2
	100-109	Auto9
	110-119	...
	120-179	Auto16 Pixel-valaistuksen juokseva efekti 10
	180-255	Ei vaikutusta
11	0-255	Automaattinen nopeuden säätö, (hidasesta nopeaan)	Automaattinen nopeus
12	0-5	Valikkosäätöjen mukaan	Himmennysnopeuden asetus
	6-55	Himmennusefekti - pois päältä
	56-105	Himmennysviive on nopein (DIM1)
	106-155	Himmennysviive on nopea (DIM2)
	156-205	Himmennysviive on hidas (DIM3)
	206-255	Himmennysviive on hitain (DIM4)

4CH(RGBW)
Ch	Tiedot	Kanavan toiminto	Ohje
1	0-255	0-100 %, PUNAINEN
2	0-255	0-100 %, VIHREÄ
3	0-255	0–100 %, SININEN
4	0-255	0–100 %, VALKINEN
6CH
Ch	Tiedot	Kanavan toiminto	Ohje
1	0-255	0–100 %, Päävalojen himmennin	Päävalojen himmennin
2	0-255	Virtaus	Virtaus
3	0-255	0-100 %, PUNAINEN
4	0-255	0-100 %, VIHREÄ
5	0-255	0–100 %, SININEN
6	0-255	0–100 %, VALKINEN

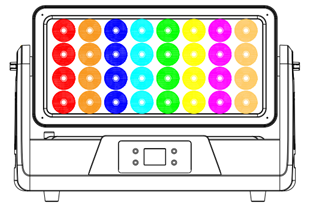

8CH (vasen ja oikea näyttö)
Ch	Tiedot	Kanavan toiminto	Ohje
1	0-255	0-100 %, PUNAINEN	Vasen näyttö
2	0-255	0-100 %, VIHREÄ
3	0-255	0–100 %, SININEN
4	0-255	0–100 %, VALKINEN
5	0-255	0-100 %, PUNAINEN	Oikea näyttö
6	0-255	0-100 %, VIHREÄ
7	0-255	0–100 %, SININEN
8	0-255	0–100 %, VALKINEN

32CH (täysi pikseli)
Ch	Tiedot	Kanavan toiminto	Ohje
1	0-255	0–100 %, Punainen 1
2	0-255	0–100 %, Vihreä 1
3	0-255	0–100 %, Sininen 1
4	0-255	0–100 %, Valkoinen 1
5	0-255	0–100 %, Punainen 2
6	0-255	0–100 %, Vihreä 2
7	0-255	0–100 %, Sininen 2
8	0-255	0–100 %, Valkoinen 2
...	.....	0–100 %, Punainen n/Vihreä n/Sininen n/Valkoinen n
29	0-255	0–100 %, Punainen 8
30	0-255	0–100 %, Vihreä 8
31	0-255	0–100 %, Sininen 8
32	0-255	0–100 %, Valkoinen 8
34 CH (täysi pikseli salamalla)
Ch	Tiedot	Kanavan toiminto	Ohje
1	0-255	0–100 %, Päävalojen himmennin	Päävalojen himmennin
2	0-255	Virtaus	Virtaus
3	0-255	0–100 %, Punainen 1
4	0-255	0–100 %, Vihreä 1
5	0-255	0–100 %, Sininen 1
6	0-255	0–100 %, Valkoinen 1
7	0-255	0–100 %, Punainen 2
8	0-255	0–100 %, Vihreä 2
9	0-255	0–100 %, Sininen 2
10	0-255	0–100 %, Valkoinen 2
...	....	0–100 %, Punainen n/ Vihreä n/ Sininen n/ Valkoinen n
31	0-255	0–100 %, Punainen 8
32	0-255	0–100 %, Vihreä 8
33	0-255	0–100 %, Sininen 8
34	0-255	0–100 %, Valkoinen 8
40 CH (kaikki toiminnot)
Ch	Tiedot	Kanavan toiminto	Ohje
1	0-255	0–100 %, Päävalojen himmennin	Päävalojen himmennin
2	0-255	Virtaus	Virtaus
3	0-255	0–100 %, Punainen 1
4	0-255	0–100 %, Vihreä 1
5	0-255	0–100 %, Sininen 1
6	0-255	0–100 %, Valkoinen 1
7	0-255	0–100 %, Punainen 2
8	0-255	0–100 %, Vihreä 2
9	0-255	0–100 %, Sininen 2
10	0-255	0–100 %, Valkoinen 2
...	.....	0–100 %, Punainen n/ Vihreä n/ Sininen n/ Valkoinen n
31	0-255	0–100 %, Punainen 8
32	0-255	0–100 %, Vihreä 8
33	0-255	0–100 %, Sininen 8
34	0-255	0–100 %, Valkoinen 8
35	0-10	ei toimintoa	Paletti (edustavärin jakaminen)
	11-30	Punainen - Keltainen
	31-50	Keltainen - Vihreä
	51-70	Vihreä - Syaani
	71-90	Syaani-Sininen
	91-110	Sininen-Magenta
	111-130	Magenta-Punainen
	131-150	Punainen-Valkoinen
	151-255	Punainen 100 %, Vihreä 100 %, Sininen 100 %
36	0-10	Musta	Taustaväripaletti
	11-30	Punainen - Keltainen
	31-50	Keltainen - Vihreä
	51-70	Vihreä - Syaani
	71-90	Syaani-Sininen
	91-110	Sininen-Magenta
	111-130	Magenta-Punainen
	131-150	Punainen-Valkoinen
	151-255	Punainen 100 %, Vihreä 100 %, Sininen 100 %
37	0-255	0-100%	Taustavärin kirkkaus
38	0-9	ei toimintoa	Automaattinen toiminta
	10-19	Auto0 Kaikki pyörivät automaattisesti
	20-29	Auto1 kaikki 6 väriä hyppää
	30-39	Auto2 kaikki 6 värin liukuväri
	40-49	Auto3 kaikki 6 värin vilkkuminen
	50-59	Auto4 Värikellu
	60-69	Auto5 Värikäs konvektio
	70-79	Auto6 Värikkäs mylly
	80-89	Auto7 Pixelivala juoksuteho 1
	90-99	Auto8 Pixelivala juoksuteho 2
	100-109	Auto9
	110-119	...
	210–219	Auto21-pikselivalaistuksen liukuvatehoke 14
	220–255	Ei vaikutusta
39	0-255	Automaattinen nopeuden säätö, (hidasesta nopeaan)	Automaattinen nopeuden asetus
40	0-5	Valikkosäätöjen mukaan	Kanavan himmennysnopeuden asetus
	6-55	Himmennusefekti - pois päältä
	56-105	Himmennysviive on nopein (DIM1)
	106-155	Himmennysviive on nopea (DIM2)
	156-205	Himmennysviive on hidas (DIM3)
	206-255	Himmennysviive on hitain (DIM4)
HSV
Ch	Tiedot	Kanavan toiminto	Ohje
1	0-255	H Värisävy (0–100 %)
2	0–256	S Kyllästys (0–100 %)
3	0–257	V Kirkkaus (0–100 %)

2.3 Erityisrakenne DMX-liitännälle

☆ Viimeiseen valaisimeen DMX-kaapeli on päätettävä terminaattorilla signaalivirheiden vähentämiseksi. Juota 120 ohmin 1/4 W vastus pinnien 2 (DMX-) ja 3 (DMX+) välille 3-napaiseen XLR-liitäntään ja laita se viimeisen valaisimen DMX-tuloliitäntään.

☆ Jos ohjain on 5-napainen lähtö, on tarpeen käyttää sovitinta signaalin siirtämiseksi 5-napaiselta lähdöstä 3-napaiseen XLR-liitäntään, tai voit liittää kaapelointia seuraavasti:

OSA 3 Näyttöpaneelin toiminta

3.1 Näyttöpaneelin valikkohje

[MENU ]valitse valikko tai palaa edelliseen valikkoon.

[ENTER] vahvista nykyinen toiminto.

[Up] paina [Ylös] valikkomahdollisuuksien läpi arvon kasvattamiseksi/muuttamiseksi

nykyisessä toiminnossa.

[ALAS] paina [Alas] valikkomahdollisuuksien läpi arvon vähentämiseksi/muuttamiseksi nykyisessä toiminnossa.

1. Näytön valikon ohje (yleinen)

Päävalikko	Alavalikko	MITTATIETOE	Toiminnon kuvaus
Osoite	1-512		DMX-alkusointi 1-512
Kanava	STAG	Peruskanava, oletusasetukset ulkonäölle	Kanavan tilan asetukset, katso "Kanavataulu"
	4ch
	6CH
	8 kanavaa
	32CH
	34CH
	40CH
	HSV
AUTO	Au 0	S000-255 (hidas-nopea)	Kaikki pyöritään automaattisesti
	Au 1	S000-255 (hidas-nopea)	koko 6-värinen hyppy
	Au 2	S000-255 (hidas-nopea)	koko 6-värinen liukuväri
	Au 3	S000-255 (hidas-nopea)	Koko 6-värinen pulssimuutos
	Au 4	S000-255 (hidas-nopea)	Värikäs virtaus
	Au 5	S000-255 (hidas-nopea)	Värikäs konvektio
	Au 6	S000-255 (hidas-nopea)	Näyrä tuulimylly
	Au 7	S000-255 (hidas-nopea)	Pikselivalaistuksen liikkumisvaikutus 1
	Au 8	S000-255 (hidas-nopea)	Pikselivala juoksutehonsävy 2
	...
	Au 20	S000-255 (hidas-nopea)	Pikselivala juoksutehonsävy 14
Stat	C 01-15	C.01-15	Tämä valikko on esimääritelty värimoodi. Kirjoituksen jälkeen se lähettää automaattisesti tietoa isäntänä, yhteensä 15 väriä.
	R000-255	R.000-255	Tämä valikko on staattisessa värimoodissa ja se lähettää automaattisesti tietoa orjille sen jälkeen kun arvot on syötetty. Jokaista väriä voi säätää mielivaltaisesti.
	G000-255	G.000-255
	B000-255	B.000-255
	W000-255	W.000-255
	St00	ST.00-20	0-20Hz Vilkkuva taajuusasetus
Dimm	- Ei, ei, ei.		Kanavan himmennusnopeuden asetuksessa DIM_OFF tarkoittaa, että kirkkausarvo on äkillisesti liian suuri, DIM1 on nopea, DIM2 on nopea, DIM3 on hidas ja DIM4 on hitain. (Ohjauskanavan himmennus)
	DIM1
	DIM2
	DIM3
	DIM4
bacE	- Ei, ei, ei.		Viive 30 sekuntia näytön sammumiseen
bacE	Päällä		Taustavalo palaa
Tiedot	AUTO		Valmistajan testaustila
	Tunti		Valaistuksen käyttöikä
	Vers		Ohjelmistoversio
	Temp		Sisälämpötila
Defa	Ei		Ei palauta tehdasasetuksia
Defa	Kyllä		Kaikki parametrit palautetaan tehdasasetuksiin
