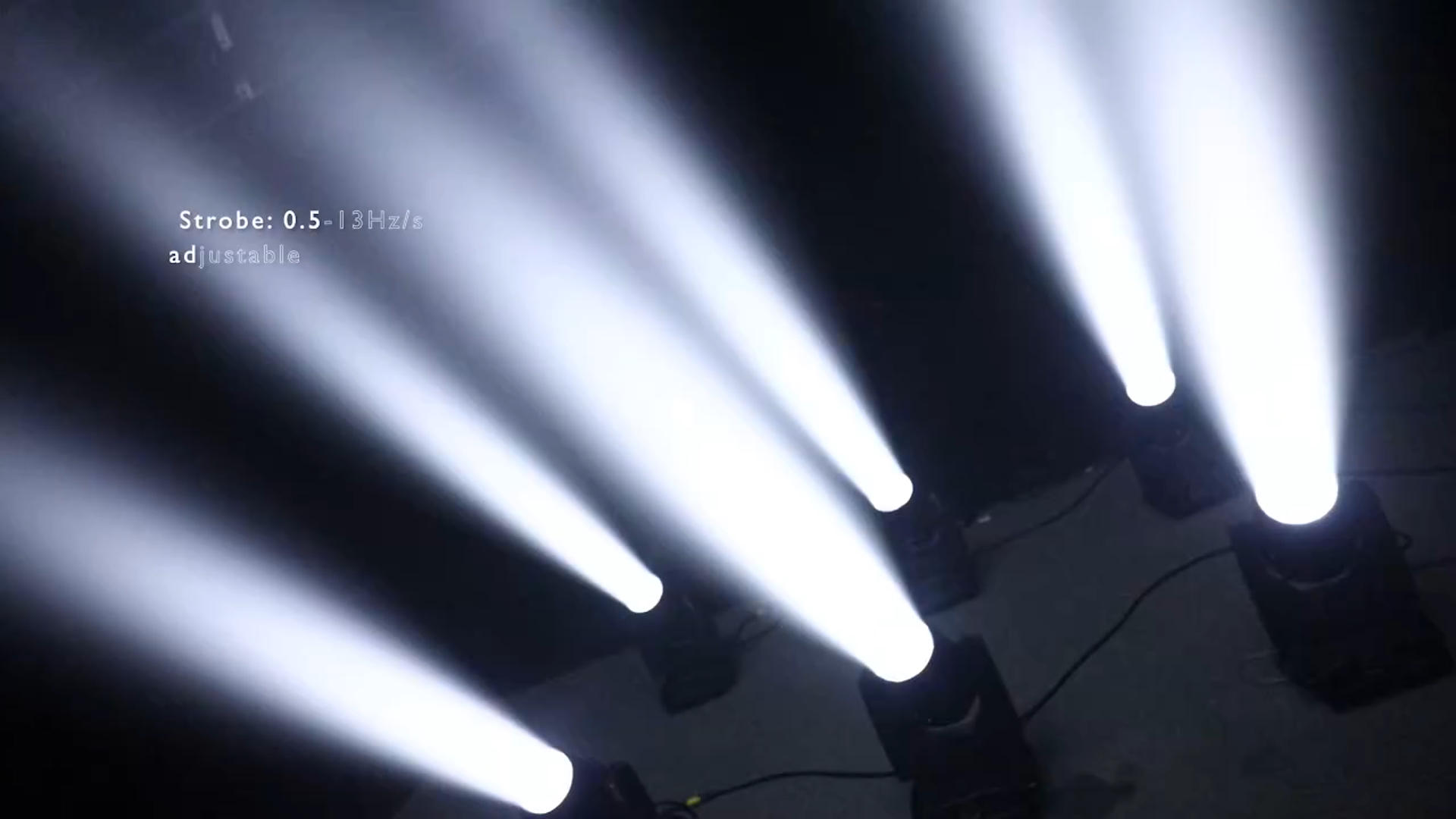

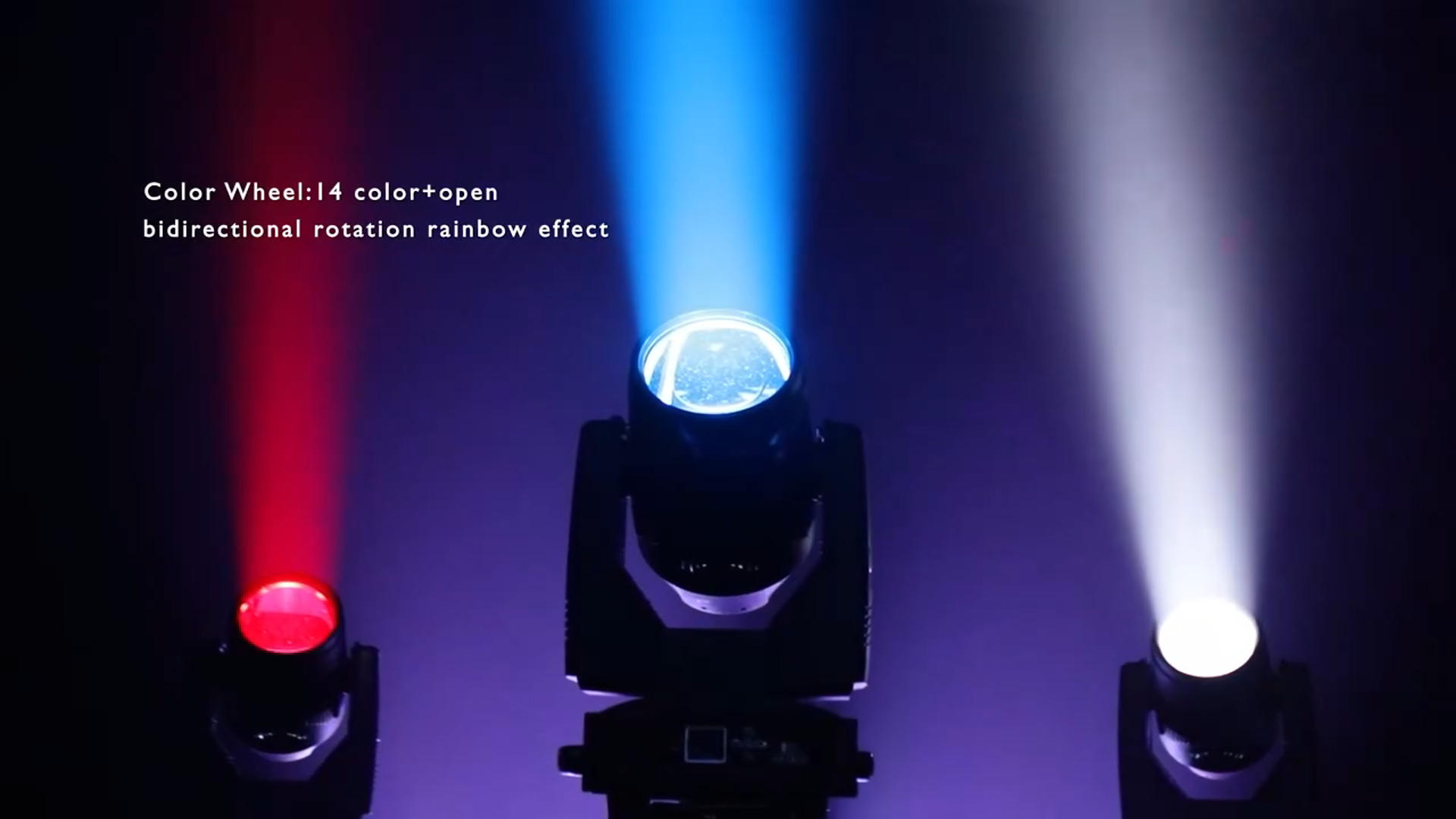

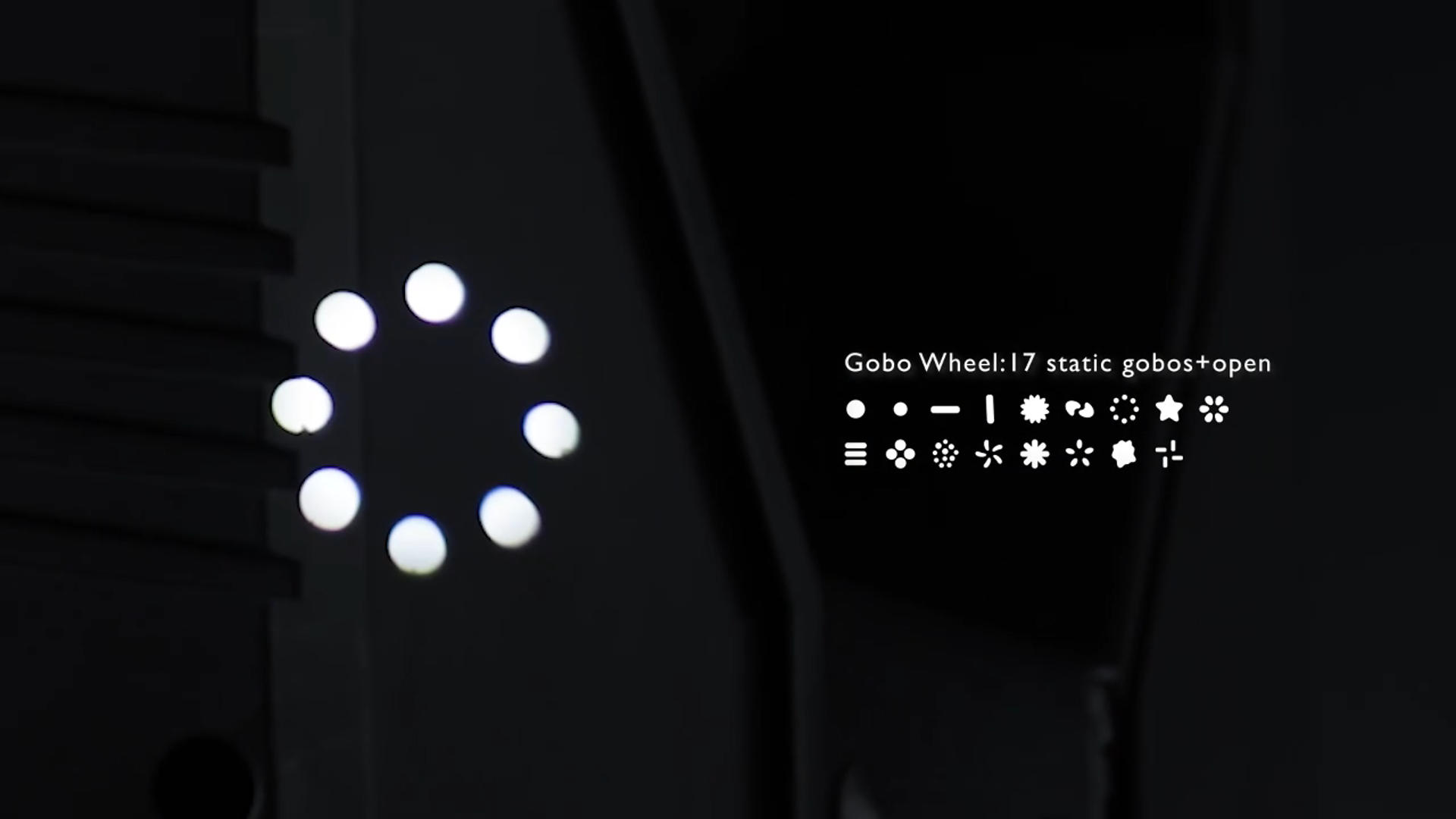

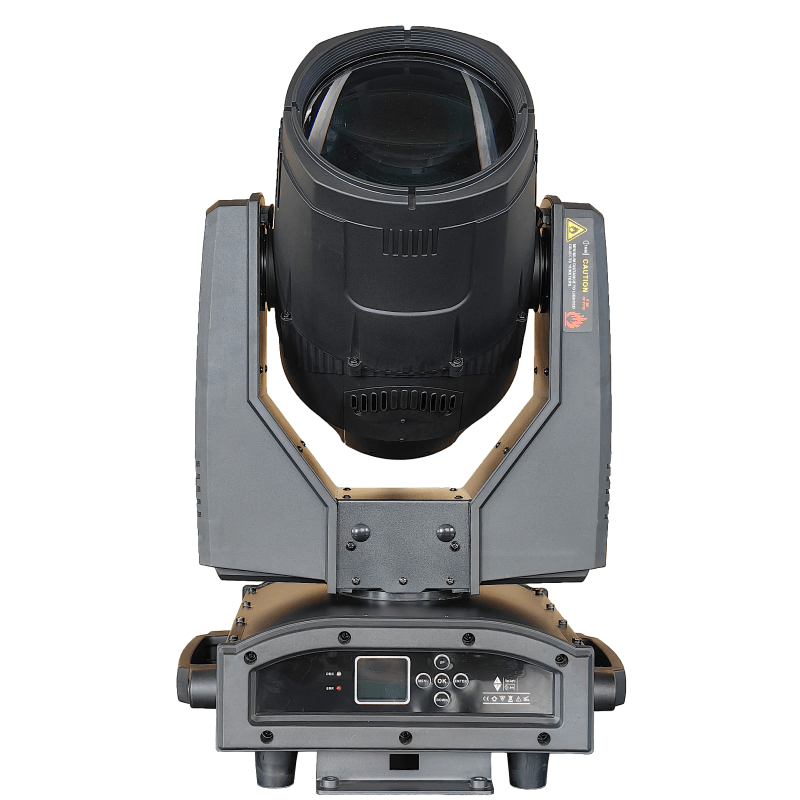

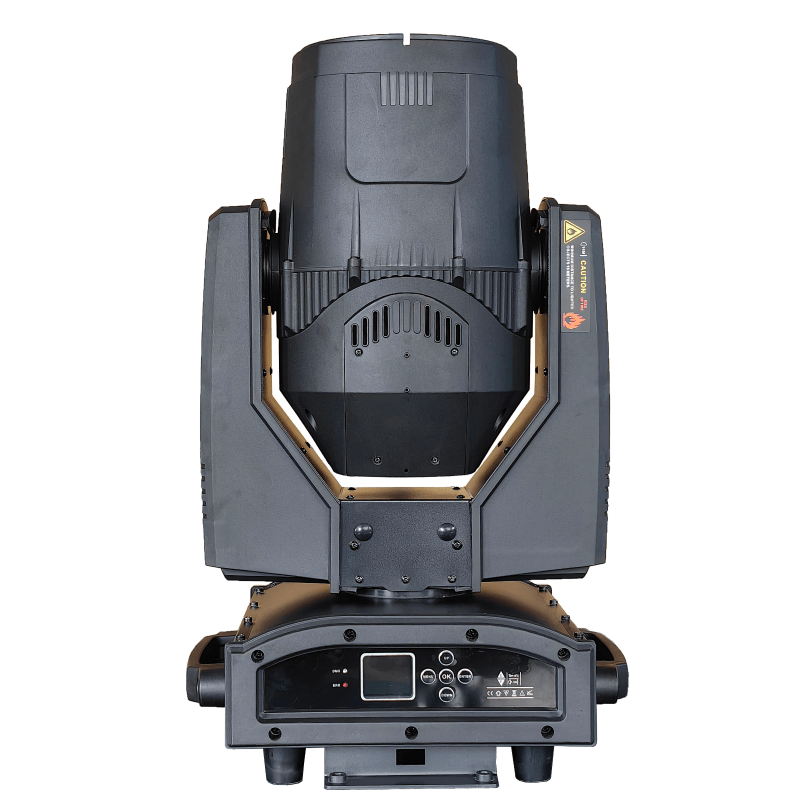

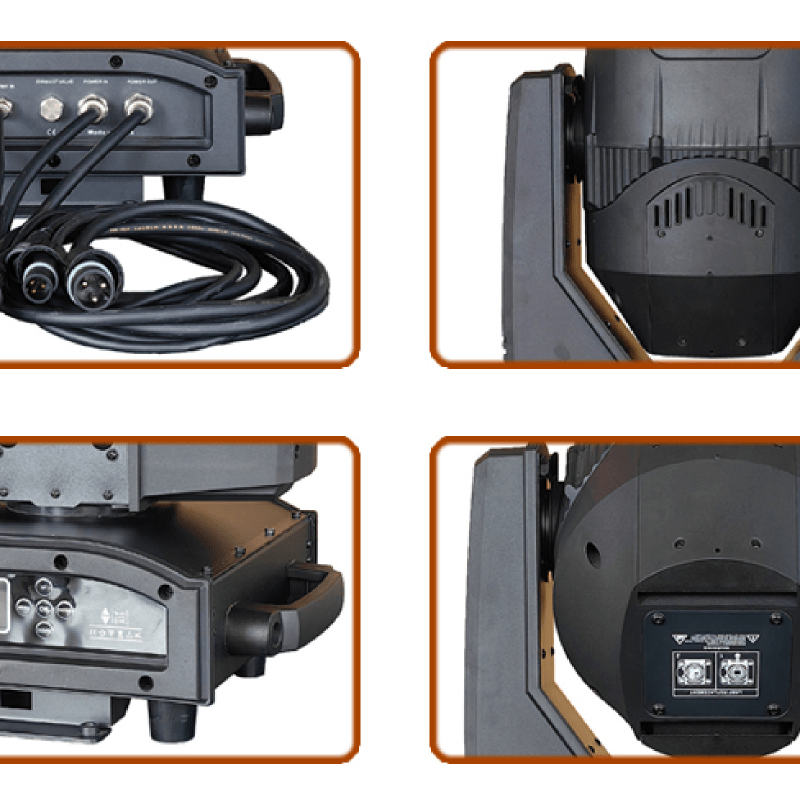

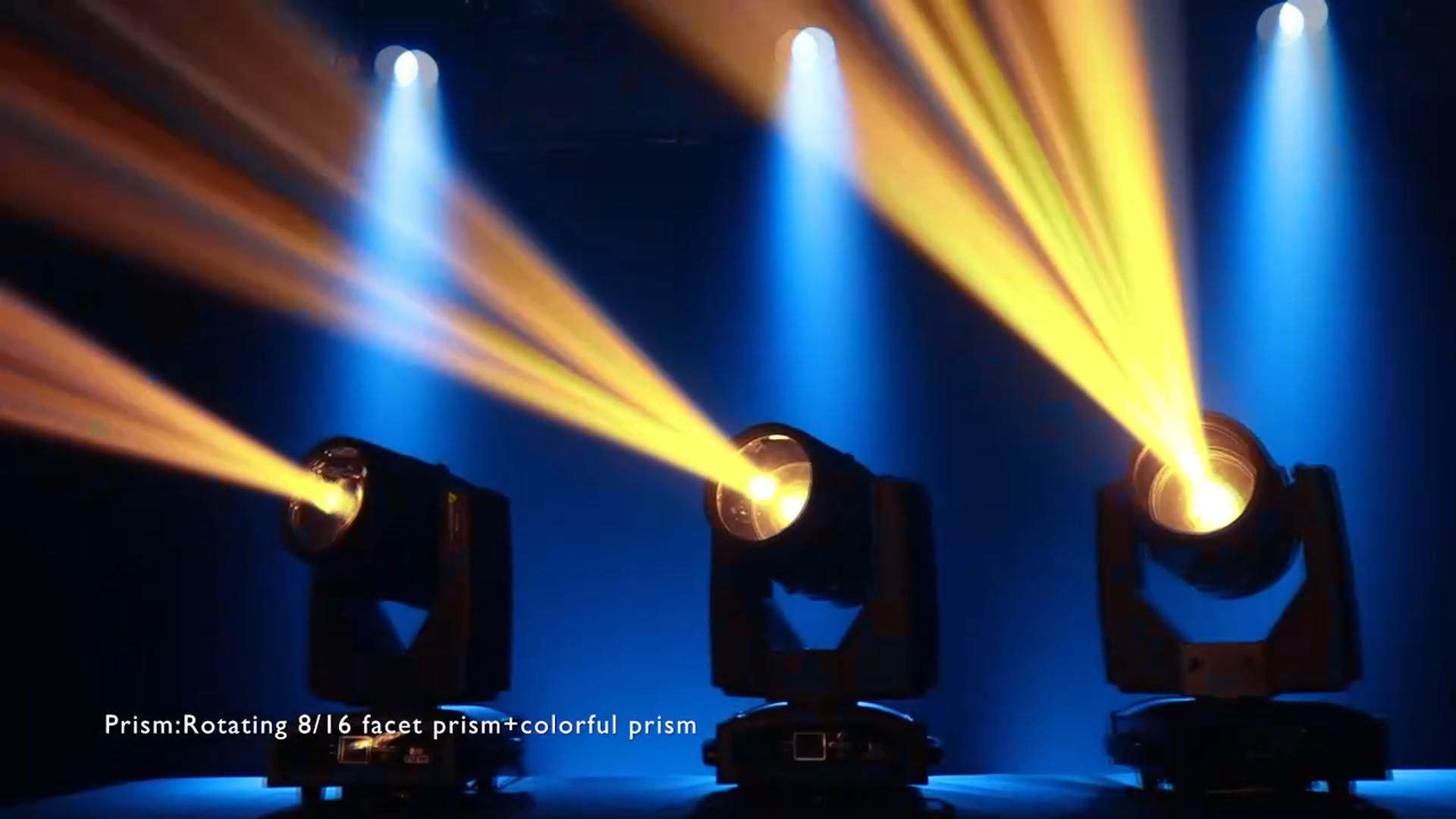

Mini Beam 380 Kosteuskestävä Liikkuva Päävalaisin (16CH) KÄYTTÖOHJE

Sisällys

Luku 1 Asennus ja huomioitavat seikat...................................................................................... 1

1. Huolto........................................................................................................ 1

2. Lausuma............................................................................................................ 1

3. Turvallisuushuomautukset................................................................................................. 1

4. Kaapelin liitäntä (DMX).................................................................................. 1

5. Ripustus (valinnainen)............................................................................................... 2

6. RDM HUOMAUTUS....................................................................................................... 3

Luku 2 Näppäilyn toiminta................................................................................................. 4

1. Johdanto.................................................................................................................. 4

2. Toiminta............................................................................................................ 5

1. Käytä kierronvalitsimen tai painikkeen avulla......................................................................... 5

2. Parametrin arvon asettaminen.................................................................................. 4

3. Totuusarvoisen parametrin asettaminen.............................................................................. 6

4. Alivalikko (Parametri)............................................................................... 6

5. Näppäimen kosketuksen estotoiminto.................................................................... 7

3. Toiminta ja parametrivit....................................................................... 8

1. DMX-osoitteen asetus.................................................................................... 8

2. Valaisimen toimintatavan asetus........................................................................ 9

3. Näytön asetus................................................................................................. 1 0

4. Kohtaus........................................................................................................ 1 0

5. Valon säätöparametrit................................................................................. 1 2

6. Tila ja tiedot................................................................................. 1 3

Luku 3 Kanavakuvaus......................................................................................... 1 5

1. Kanavataulukko.................................................................................................... 1 5

Luku 1 Asennus ja huomioita

1. Huolto

• Sähköiskun tai tulipalon vaaran vähentämiseksi älä altista tätä laitetta sateelle tai kosteudelle.
• Käyttö välillisesti pidentää tämän tuotteen käyttöikää.
• Puhdista tuuletin, tuuletinverkko ja optinen linssi, jotta laite toimii hyvin.
• Älä käytä alkoholia tai muita orgaanisia liuottimia puhdistamaan koteloa.

2. Lausuma

Tuotteella on erinomainen suorituskyky ja kunnollinen pakkaukset. Kaikkien käyttäjien tulee noudattaa tiukasti varoituksia ja käyttöohjeita. Muussa tapauksessa emme ole vastuussa väärinkäytön aiheuttamista seurauksista. Väärinkäytön aiheuttamaa vahinkoa ei ole yrityksen takuun piirissä. Ohjeiden laiminlyönnin aiheuttamat viohat tai ongelmat eivät myöskään ole jälleenmyyjien vastuulla.

Huomio: Kaikki tiedot voivat muuttua ilman ennakkoilmoitusta.

3. Turvallisuustoimenpiteet

• Tuotteen eliniän takaamiseksi älä sijoita sitä kosteisiin paikkoihin tai yli 60 asteen lämpötilaan.
• Asenna tämä laite aina turvallisesti ja vakaasti.
• Asennuksen ja purkamisen tulee suorittaa ammattilainen.
• Käytettäessä lamppua, verkkojännitteen vaihteluvaihtelun tulee olla ±10 % sisällä. Jos jännite on liian korkea, se lyhentää lampun eliniän; jos se on liian alhainen, se vaikuttaa valaistuksen tehoon.
• Katko valon jälkeen odota 20 minuuttia ennen uudelleenkäynnistystä, kunnes laite on täysin jäähtynyt. Usein valon päälle- ja poiskytkeminen lyhentää lamppujen eliniän; väliä jättämällä käyttö pidentää lamppujen eliniän.
• Varmistaaksesi tuotteen oikean käytön, lue Käyttöopas huolellisesti.

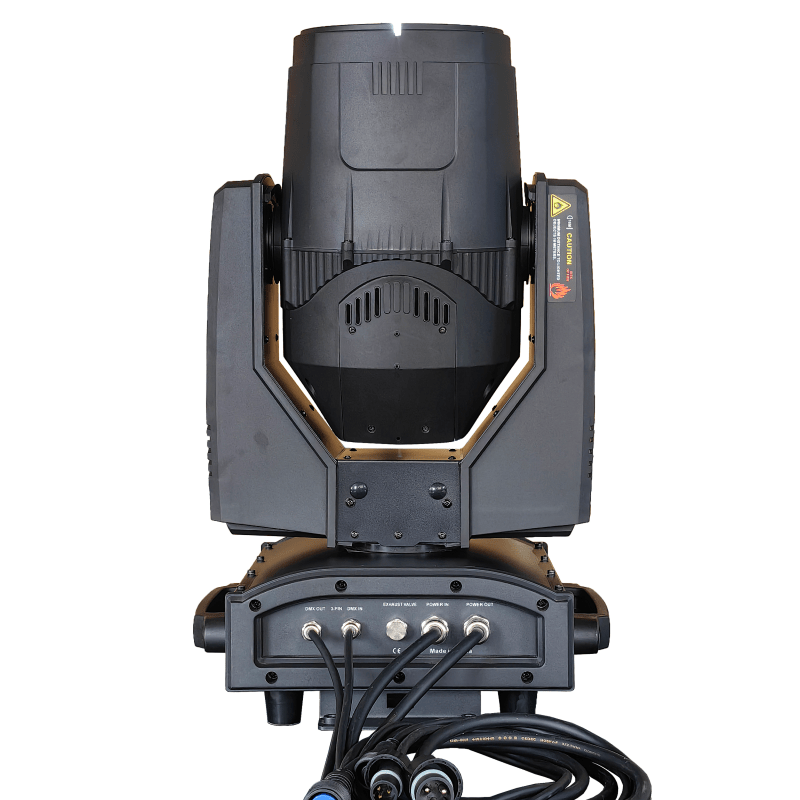

4. Kaapelin liitäntä (DMX)

Käytä EIA RS-485 -mukaista kaapelia: kaksinapaista viritettyä, varustettua sylinterillä, 120 ohmin ominaisimpedanssilla, 22–24 AWG, matalalla kapasitanssilla. Älä käytä mikrofonikaapelia tai muita kaapeleita, joiden ominaisuudet eroavat määritellyistä. Päätyliitännät on tehtävä XLR-tyypin 3:n tai 5-napaisilla liitäntäliitännöillä. Päätevastus on oltava 120 ohmin vastus (vähintään 1/4 W) liitäntöjen 2 ja 3 välillä. Kuva 1 näyttää signaaliviivan liitäntäkaavion (valaisin kuvassa on esimerkkikuva ja se ei edusta tuotteen todellista ulkonäköä).

Tärkeää: Johtimien ei saa koskettaa toisiinsa tai liitännän metallikuoreen. Itse kuoren on oltava yhdistettynä sylinteripunokseen ja liitännän napaan 1.

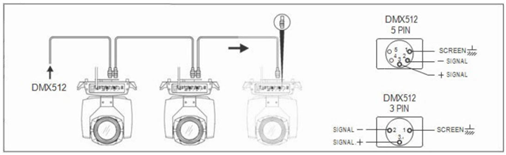

Kuva 1 DMX-kaapelin liitäntäkaavio

5. Tarvikkeet (valinnainen)

Kuten kuvassa 2 on esitetty (kuvan kiinnike on esimerkkikuva eikä se edusta tuotteen todellista ulkonäköä), tätä laitetta voidaan sijoittaa ja kiinnittää jokaiseen lavan suuntaan kiinnikkeen avulla. Lukitusjärjestelmä tekee siitä helppokäyttöisen kiinnikkeen ripustukseen.

Huomio! Laitteen kiinnittämiseen tarvitaan kaksi kiinnikettä. Jokaista kiinnikettä varten käytetään 1/4-tyypin kiinnikettä. Kiinnikettä voidaan lukita vain myötäpäivään.

Huomio! Kiinnitä turvavaijeri sivualumiiniosan lisäreiän kautta. Varajousitus ei saa ripustua toimituskahvan varaan. Purista laite kiinni ripustukseen.

• Tarkista onko rigging-kiinnike (ei mukaan lukien sisäinen kiinnike) ehjä vai ei? Jos se kestää kymmenen kertaisen painon laitetta vasten. Varmista, että rakenteen tulee kestää kymmenen kertaisen paino kaikille laitteille, kiinnikkeille, johdoille ja muille lisävarusteille.
• Kiinnitysruuvit on kiinnitettävä tukevasti. Käytä yhtä M12 ruuvia (luokka 8.8 tai korkeampi) ripustuksen kiinnittämiseen, ja sen jälkeen kiristä mutterit.
• Tasaa kiinnityksen alareunan kaksi ripustuspistettä. Työnnä kiinnikkeet alaspäin, lukitse kaksi vipua kääntämällä 1/4 kierrettä myötäpäivään; asenna sen jälkeen toinen kiinnike.
• Asenna turvavanteen, jonka kantavuus on vähintään kymmenen kertaa laitteen paino. Tarvikkeen pää on suunniteltu kiinnikkeille.
• Varmista, että panoraama/kallistuslukko on auki. Pidä vähintään 1 metrin etäisyys laitteen ja syttyvän materiaalin tai valonlähteen välillä.

6. RDM-huomautus

RDM on DMX512-A-protokollan laajennettu versio. Se on etälaitteen hallintaprotokolla. Perinteinen DMX512-protokollan viestintä on yksisuuntaista. Protokolla perustuu RS-485-väylään. RS-485 on aikajakson jakamalla toteutettu monipisteinen, puolikaksoisliikenteellinen protokolla. Samanaikaisesti vain yksi portti saa lähettää signaalia. Siksi RDM:n käytössä on oltava tietoinen seuraavista seikoista:

• Käytä ohjainlaite tai isäntälaite, joka tukee RDM-isäntäprotokollaa.
• Käytä kaksisuuntaista signaalivahvistinta, perinteinen yksisuuntainen signaalivahvistin ei sovellu RDM-protokollaan, koska RMD-protokollassa tarvitaan palautetietoa, ja yksisuuntaisen vahvistimen käyttö estää datan palautumisen, mikä johtaa valaisimien puuttumiseen;
• Kaikkien valaisimien on oltava DMX-tilassa, jotta varmistetaan, että kaapelilla on vain yksi isäntälaite.
• 120 ohmin impedanssivastus on liitettävä liitännän 2 ja 3 väliin. Kun signaalijohto on pidempi, signaalin heijastuksen vähentäminen tekee differentiaalisignaalista stabiilimman ja hyödyllisen viestinnän laadulle.
• Kun valaisin hyväksyy DMX-ohjauksen, mutta sitä ei löydy RDM-isäntälaitteella, tarkista ensin signaalivahvistin ja sen jälkeen, onko signaalijohtimen 2 ja 3 johdot huonossa kontaktissa.

Luku 2 Paneelin käyttö

1. Johdanto

Kuviossa 3 esitetään näyttöpaneelin kaavio, yläosa on kiinnikkeen kuvauksen otsikko, valkoinen fontti oikeassa alakulmassa näyttää kiinnikkeen vian tilan (kun vian tietoja ei ole katsottu, näyttää "ERR", muuten näyttää "NOR"), ja tilapalkki näyttää kiinnikkeen nykyisen signaalin, kiinnikkeen tilan, viestintätilan jne. (kuvan paneeli on esimerkkikuva eikä se edusta tuotteen paneelin todellista ulkonäköä, valitse saman tyyppinen paneeli tuotteenne viitteenä.)

RDM-protokolla on upotettu kiinnikkeeseen, käyttäjä asettaa DMX-osoitteen kaapelin kautta käyttämällä RDM-toimintoa tukevaa ohjainta. Kun ohjain etsii kiinnikettä, näyttö heijastaa 'RDM' ilmaisemaan että RDM toimii.

Huomio: Väljäytä TFT-näyttöä, Älä käytä teräviä esineitä naputtelemaan näyttöä.

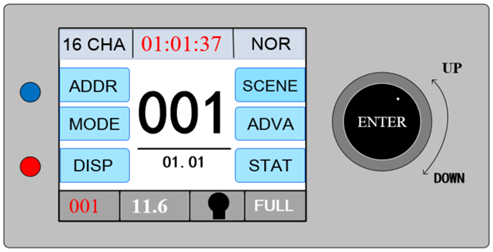

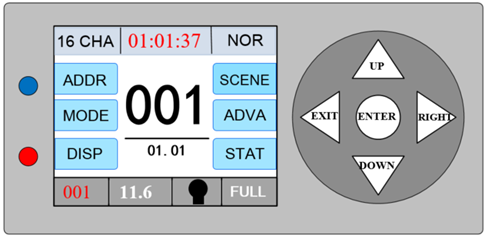

Kuva 3-1 Viiden painikkeen näyttöpaneelin kaavio

Kuva 3-2 Kierrekotelon näyttöpaneelin kaavio

2. Käyttö

1. Hallitse kiinnikettä kosketuskierrekotelolla tai painikkeella

• Vasen alue on näyttöalue, oikea alue on syöttöalue, voit käyttää näppäintä tai kierrekuppiä ohjaamaan kursoria valitsemaan asetettavan tai tarkasteltavan kohteen ja painamalla "ENTE"-painiketta voit suorittaa toiminnon.
• Kuvassa 3-2 näytetyn kierrekupin tapauksessa kursorin liikuttamista ylös tai alas voidaan hallita pyörittämällä eri suuntiin, ja kierrekupin painalluksella valinta vahvistetaan. Jos haluat palata takaisin, pyöritä kierrekuppi siirtääksesi kursorin näytön takaisin-painikkeelle, paina kierrekuppi vahvistaaksesi ja palataksesi.

2. Parametrin arvon asettaminen

Kun valittu kohde on arvo, jota on muokattava, kuvan 4 mukainen valintaikkuna avautuu.

Kuva 4 Arvon asetuksen valintaikkuna

• Arvon muokkaaminen ：Toivottu arvo voidaan asettaa painamalla "Ylös" ja "Alas" -näppäimiä tai pyörittämällä kierrekuppiä.
• Tallenna arvo ：Asetettuasi tiedot painikkeella, paina "ENTE"-painiketta, jolloin arvot tallentuvat välittömästi sisäiseen muistiin ja tallennetut arvot otetaan uudelleen käyttöön seuraavan kerran, kun laite käynnistetään uudelleen.

3. Boolean-parametrin asetus

• kun valitut parametrit ovat Boolean-arvo (kuten ON tai OFF), voit suoraan muokata asetusta klikkaamalla vastaavaa kohdetta, asetus tallennetaan heti.
• Kun parametri on avainkohde, klikkaa vastaavaa kohdetta, kuvassa 5 esitetty dialogi tulee näkyviin pyytääksesi vahvistusta. Klikkaa 'ok' vahvistaaksesi.

Kuva 5 Vahvistusdialogi

4. Alivalikko (Parametri)

Kuva 6 Parametrivalikon kaavio

3. Toiminta ja parametrin ohje

Klikkaa päävalikon kohdetta, siirry vastaavaan alivalikkoon, joka näkyy kuvassa 6. Päävalikossa klikkaa 1/6 toimintopainiketta siirtyäksesi vastaavaan parametrivalikkoon.

1. DMX-osoitteen asetus

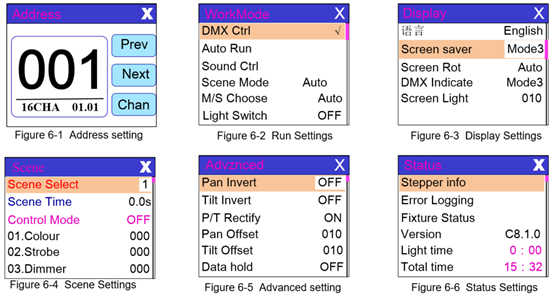

Avaa sivu, joka näkyy kuvassa 6-1, voit asettaa valaisimen DMX-osoitteen, kanavatilan jne.

Kuva 6-1

Valaisimen valikkosäädöt ovat optimoineet osoitteiden asettamisen. Osoitteen useita asetuksia on seuraavia:

• Valitse "Edellinen" tai "Seuraava", valaisin perustuu nykyiseen osoitteeseen ja kanavatilaan ja laskee automaattisesti seuraavan tai edellisen osoitteen, jolloin osoitteen asettaminen on nopeaa;
• Klikkaamalla osoitteen arvoa, voit syöttää numeerisen muokkauksen ikkunaan, jossa voit asettaa minkä tahansa kelvollisen osoitteen, valaisimen järjestelmä hakee automaattisesti nykyisen kanavamäärän ja suodattaa automaattisesti käyttökelvottomat osoitteet (512 - nykyinen kanavamäärä).
• Valaisin tukee RDM-protokollaa, etäosoitetta voidaan asettaa RDM:n kautta.

Tarjoaa yhden napin:

• Kanavatila: voit valita eri kanavatiloja vaihtamalla.

2. Valaisimen käyttötilan asetus

Kuva 6-2

Kuvan 6-2 sivun kautta voidaan asettaa valaisimen toimintatila ja hallita lamppua. Valaisin tukee neljää toimintatilaa (DMX-tila, automaattitila, ääniohjaustila ja kuvakooditila). Yksityiskohtaiset parametrien asetukset löytyvät edellisestä kappaleesta. Parametrien tarkempi kuvaus on seuraavassa:

käyttötila

Tilannetila soveltuu yhteen tai muutamaan valaisimeen, tuottaa vain kiinteän näytön tai vaatii yksinkertaisen ohjelman suorittamisen, et tarvitse liitostasi ohjauspöytään, tilannesivulla voidaan muokata.

Jos valonlähde on lamppu, odota 10 minuuttia ennen kuin sammutat lampun.

3. Aseta näyttö

Kuva 6-3

Valaisin tukee kiinaa ja englantia, käännä näyttöä jne. Syötä vastaavat parametriasetukset, kuten kuvassa 6-3. Valikkosisällöt ovat seuraavat:

NÄYTTÖASETUS

4. Näyttö

Syötä sivu, joka näkyy kuvassa 6-4 (Kuvassa näkyvä kanava on vain toiminnon esimerkki, katso seuraavasta kohdasta tuotteen tarkempaa kanavataulukkoa). Valaisin siirtyy näyttöjen muokkaustilaan. Esimerkiksi täällä sivulla, kun [Ohjaustila] -valitsimen asento on pois päältä, valaisin ei vastaanota DMX-pääteaseman dataa ja muokattu tieto tulee voimaan välittömästi valaisimessa. Kun se on asento päälle, pääteaseman signaali vastaanotetaan ja pääteaseman data luetaan ja se näkyy vastaavassa kanavanäytössä.

Kuva 6-4

Sivun sisältö riippuu valitusta kanavatilasta, kanavan sisältö ja järjestys vastaa valaisimen kanavataulukkoa. Tämän sivun kautta voit muokata 10 eri näyttöä, kuten alla olevassa taulukossa näkyy:

Kohtaustila

Jos kohtauksessa nollauskanava muokkaa voimassa olevaa nollausdataa, valaisin nollautuu, mutta nollauksen jälkeen vastaava nollauskanavan arvo asetetaan automaattisesti nollaksi, estäen useita peräkkäisiä nollauksia.

Tämän sivun katsottuaasi voit hakea valaisimen nykyisen kanavataulukon paikan. Katso tarkempia kanvadataa yksityiskohtaisesta kanavakuvauksesta.

5. Aseta valon ajoparametri

Kuva 6-5

Siirry kuvan 6-5 mukaiseen näkymään, säädä valaisimen kenttäparametreja, helpota valaisimen asennusta jne.

Kokeneen käyttäjän asetus

Kun valitaan käynnistystila, valaisin odottaa 30 sekuntia käynnistämisen jälkeen, antaa valaisimen käynnistyä täysin ja sisäisen jännitteen vakautua ennen nollausohjelman käynnistämistä. Jos kenttäkapasiteetti on vakaa, suositellaan käynnistystilaa.

Jos valaisimen ei onnistu kalibroida asento, tarkista onko "P/T-korjaus" pois käytöstä.

Kun signaali irrotetaan, tarkista ensin tietojen säilytysasetus, jos valaisimen asento ei toimi odotetusti.

XY-siirtymän asetusten jälkeen, ohjaa XY:ttä ensin maksimikierroksella varmistaaksesi, ettei XY-osio takerru asentoakseliin tai koteloon.

6. Tila ja tiedot

Kuva 6-6

Siirry sivulle, joka näkyy kuvassa 6-6, voit tarkastella kiinnikkeen tiedot ja sen tilan reaaliajassa saadaksesi tietoa käytön tilasta. Jos kiinnike vaatii asiakaspalvelua, anna sivulla näytettävät tilatiedot arvioitavaksi, kuten alla olevassa taulukossa esitetään:

TILATIEDOT

Luku 3 Kanavan kuvaus

1. Kanavataulu

Huomautus: eri lamppujen kanavataulut ovat erilaisia. Seuraavat kanavataulut ovat vain viitteellisiä

Tätä valaistuskanavaa voidaan katsella järjestysnäkymässä, kanavatila asetetaan sivulla "Osoiteasetukset", tietojen yksityiskohtainen sisältö on seuraava:

KANAVATAULU

16-kanavainen tila:
